Как рассчитать расход сжатого воздуха и подобрать компрессор для цеха

Расход сжатого воздуха для цеха считают так: складывают паспортное потребление всех пневмопотребителей, умножают сумму на коэффициент одновременности (обычно 0,5–0,8) и добавляют запас 20–30% на утечки и рост производства. Полученная цифра в литрах в минуту — это и есть требуемая производительность компрессора. Давление подбирают по самому требовательному потребителю, а не по среднему. Ошибка в расчёте стоит дорого: компрессор «на пределе» изнашивается быстрее, а недостаток воздуха останавливает работу инструмента в самый нагруженный момент.

• Считаем по пиковому расходу, а не по среднему: сумма потребления всех пневмоинструментов.
• Коэффициент одновременности 0,5–0,8 — редко всё оборудование работает разом.
• Запас 20–30% — на утечки в магистрали и будущий рост.
• Давление — по самому требовательному потребителю (обычно 6–8 бар, для отдельных задач выше).
• Ресивер сглаживает пики; ориентир по объёму — около трети минутной производительности.
• Осушка и фильтрация обязательны: влага и масло портят инструмент и покрытие.

Выпишите всё пневмооборудование цеха и паспортный расход каждого в литрах в минуту (л/мин). Данные берут из документации на инструмент — «на глаз» считать нельзя, разброс между моделями большой.

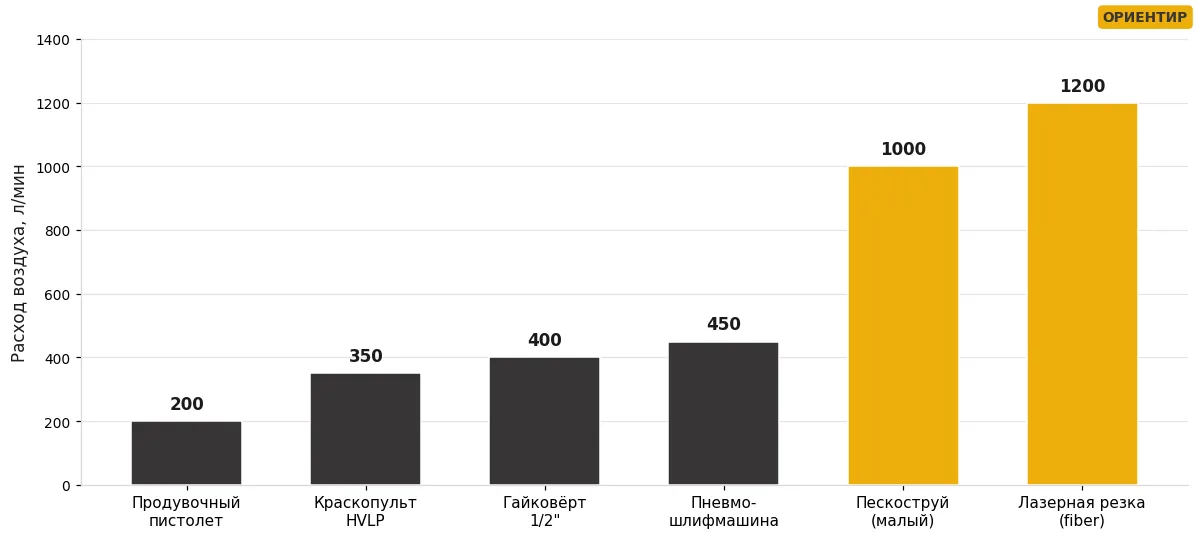

Ориентировочные значения для типового оборудования выглядят так.

Обратите внимание на разрыв: продувочный пистолет и шлифмашина потребляют сотни литров, а пескоструй или лазерная резка — уже за тысячу. Один такой «тяжёлый» потребитель меняет весь расчёт, поэтому его нельзя упускать.

Складывать паспортные расходы «в лоб» — значит переплатить за избыточный компрессор. На практике всё оборудование одновременно не работает: часть инструмента простаивает, часть работает импульсно.

Коэффициент одновременности показывает, какая доля суммарного расхода реально нужна в пике. Типовые ориентиры: 0,5–0,6 для цеха с большим парком ручного инструмента (сборка, ремонт), 0,7–0,8 — если оборудования немного и оно работает почти постоянно, 1,0 — для непрерывных процессов (лазерная резка, автоматическая линия), где потребитель фактически один и не выключается.

Если сомневаетесь — берите коэффициент выше: лучше небольшой запас, чем нехватка воздуха.

К расчётной цифре добавляют 20–30%. Этот запас закрывает две вещи. Первое — утечки: в реальной пневмосети они есть всегда, и на изношенных магистралях теряется заметная доля производительности. Второе — развитие: цех редко остаётся неизменным, новый инструмент появляется быстрее, чем меняют компрессор.

Не стоит и переусердствовать: компрессор, работающий с большой недогрузкой, теряет в экономичности. Если нагрузка сильно «плавает», разумнее взять модель с частотным приводом — она плавно подстраивает производительность под реальное потребление и держит давление стабильным.

Давление не усредняют. Компрессор должен обеспечить того потребителя, которому нужно больше всех, плюс потери в магистрали и в системе подготовки воздуха (фильтры, осушитель дают падение давления).

Для большинства цеховых задач хватает 6–8 бар на входе к оборудованию. Отдельные процессы требуют больше — это уточняется по техкарте оборудования. Практическое правило: компрессор берут с небольшим запасом по давлению, чтобы он не работал на пределе.

Подобрать модель под рассчитанные параметры можно в разделе компрессоров Berg.

Ресивер — воздушный накопитель. Он сглаживает пульсации, покрывает кратковременные пики и снижает число пусков компрессора, а значит продлевает его ресурс.

Простой ориентир по объёму: около трети минутной производительности. Для компрессора на 2000 л/мин разумным стартом будет ресивер примерно на 600–700 литров. Чем более рваное потребление в цехе, тем больше запас по объёму.

Сжатый воздух всегда несёт влагу, а также частицы и следы масла. Без подготовки они попадают в магистраль: ржавеет трубопровод, выходит из строя пневмоинструмент, при покраске появляются дефекты покрытия.

Базовый набор — осушитель плюс магистральные фильтры и отвод конденсата. Рефрижераторный осушитель обеспечивает точку росы около +3 °C и закрывает большинство задач в отапливаемом цехе. Если воздух идёт на мороз или к процессам с высокими требованиями к сухости, нужен адсорбционный — он доводит точку росы до −40 °C и ниже.

Оборудование для этого — в разделах осушителей воздуха и воздухоподготовки. Фильтроэлементы и расходники — в разделе запчастей и расходных материалов.

Возьмём слесарно-сборочный участок: три гайковёрта (по 400 л/мин), два краскопульта (по 350 л/мин), одна пневмошлифмашина (450 л/мин) и продувочный пистолет (200 л/мин).

1. Суммарный расход: 3 × 400 + 2 × 350 + 450 + 200 = 2550 л/мин.
2. Коэффициент одновременности 0,6 (много ручного инструмента, работает не всё сразу): 2550 × 0,6 ≈ 1530 л/мин.
3. Запас 25% на утечки и рост: 1530 × 1,25 ≈ 1900 л/мин ≈ 1,9 м³/мин.
4. Давление: по самому требовательному инструменту — 8 бар с учётом потерь.
5. Ресивер: примерно треть от минутной производительности → около 600 литров.

Итог: нужен компрессор производительностью около 2 м³/мин при 8 бар, ресивер на 500–700 л, рефрижераторный осушитель и магистральная фильтрация. Если загрузка участка сильно меняется в течение смены — стоит рассмотреть модель с частотным приводом.

Часто расчёт делают не «с нуля», а когда действующий компрессор перестал справляться. Признаки нехватки производительности заметны без приборов.

• Компрессор почти не отключается и работает под нагрузкой практически постоянно — значит потребление подошло вплотную к его возможностям.
• Давление в сети проседает в часы пиковой работы, инструмент теряет мощность: гайковёрт «не дотягивает», краскопульт даёт неровный факел.
• Растёт время цикла. Операции, которые раньше занимали минуту, идут дольше — оборудование ждёт восстановления давления.
• Компрессор часто включается и выключается — обычно это признак малого ресивера или рваного потребления, а не только нехватки производительности.

Прежде чем менять компрессор, стоит проверить пневмосеть на утечки: нередко «нехватка» оказывается потерями в изношенных соединениях и шлангах. Если утечки устранены, а признаки остались — пора считать расход заново по методике выше.

• Считают по среднему расходу, а не по пиковому. В час пик давление проседает, инструмент теряет мощность, растёт брак.
• Забывают «тяжёлого» потребителя. Один пескоструй или лазер способен превысить расход всего остального цеха вместе взятого.
• Не закладывают запас. Компрессор, работающий на пределе, изнашивается быстрее и не оставляет места для роста.
• Игнорируют утечки. Изношенная пневмосеть съедает заметную часть производительности — это оплаченный, но не доехавший до инструмента воздух.
• Экономят на осушке. Влага в магистрали обходится дороже осушителя: страдают инструмент, покрытие и трубопровод.

Как перевести л/мин в м³/мин?
Разделите на 1000: 1900 л/мин = 1,9 м³/мин. Производительность компрессоров чаще указывают именно в м³/мин.

Какой коэффициент одновременности брать?
0,5–0,6 — цех с большим парком ручного инструмента; 0,7–0,8 — немного оборудования, работает почти постоянно; 1,0 — непрерывный процесс (лазер, автоматическая линия). При сомнении берите значение выше.

Какое давление нужно для цеха?
Для большинства задач 6–8 бар на входе к оборудованию. Давление определяется самым требовательным потребителем плюс потери в магистрали, фильтрах и осушителе — усреднять его нельзя.

Нужен ли частотный привод (VSD)?
Он оправдан, когда потребление сильно меняется в течение смены: компрессор плавно подстраивает производительность, держит давление стабильным и не работает вхолостую.

Можно ли обойтись без осушителя?
Нежелательно. Влага конденсируется в магистрали и разрушает пневмоинструмент, портит покраску и трубопровод. Минимум — рефрижераторный осушитель и магистральные фильтры с отводом конденсата.

Посчитайте расход по методике выше, определите давление и объём ресивера — и с этими цифрами подбирайте оборудование. Если по расчёту остались сомнения (нестандартные потребители, планы по расширению, работа на улице), присылайте список оборудования: специалисты Berg в Минске помогут подобрать компрессор под задачу, а при необходимости возьмут на себя монтаж, пусконаладку и обслуживание.
