Рефрижераторный или адсорбционный осушитель для цеха

Осушитель сжатого воздуха для цеха выбирают по требуемой точке росы. Для большинства задач в отапливаемом цехе хватает рефрижераторного осушителя: он держит точку росы около +3 °C, стоит дешевле и проще в обслуживании. Адсорбционный нужен там, где воздух идёт на мороз или к процессам с высокими требованиями к сухости - он доводит точку росы до -40 °C и ниже, вплоть до -70 °C. Ошибка выбора обходится дорого в обе стороны: рефрижераторный не спасёт от замерзания конденсата на улице, а адсорбционный там, где он не нужен, съедает часть воздуха на регенерацию и лишние деньги.

• Точка росы - главный критерий выбора. Сначала определите, какая сухость нужна потребителю, потом подбирайте тип осушителя.
• Рефрижераторный осушитель - точка росы около +3 °C, дешевле в покупке и обслуживании, закрывает большинство задач в отапливаемом цехе.

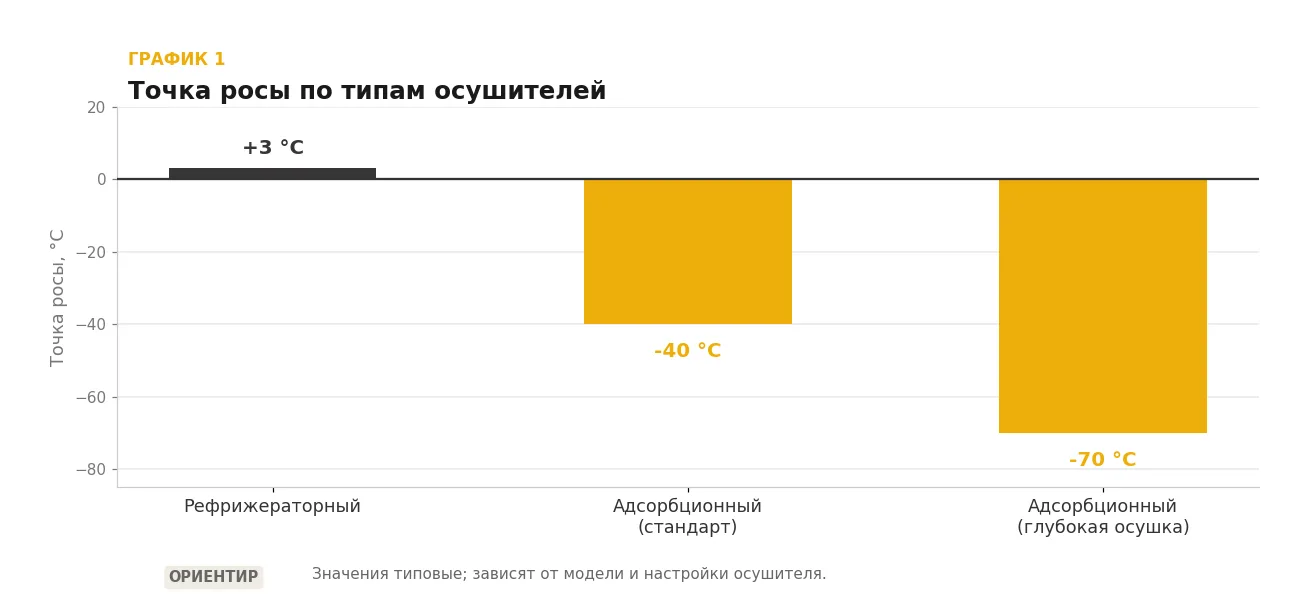

• Адсорбционный осушитель - минусовая точка росы от -40 до -70 °C, нужен для улицы, пневмоавтоматики, покраски и спецпроцессов.
• Регенерация адсорбента стоит воздуха или энергии - у холодной регенерации теряется 10-20% производительности на продувку.
• Фильтры до и после осушителя обязательны - грязь и масло убивают и рефрижераторный теплообменник, и адсорбент.

Точка росы по давлению - это температура, при которой водяной пар в сжатом воздухе начинает конденсироваться в капли. Чем ниже точка росы, тем суше воздух: при +3 °C влага выпадет только если воздух остынет ниже трёх градусов, при -40 °C - только на сильном морозе. Именно этот параметр, а не абстрактное «сухо/влажно», задаёт требования к оборудованию. Подробнее о физике явления - точка росы в справочнике.

Классы чистоты сжатого воздуха, включая содержание влаги, описывает стандарт ISO 8573-1. По нему заказчик и поставщик говорят на одном языке: вместо «нужен сухой воздух» указывают класс по влаге, который однозначно переводится в точку росы. Для цеха это удобный ориентир: под конкретный класс подбирается конкретный осушитель сжатого воздуха, а не «что было на складе».

Отправная точка простая. Спросите себя, где и при какой температуре работает воздух. Если весь тракт в тёплом помещении и потребители неприхотливы - достаточно плюсовой точки росы. Если хоть часть магистрали выходит на улицу или питает чувствительную автоматику - плюсовой точки росы мало.

Рефрижераторный осушитель охлаждает сжатый воздух холодильным контуром примерно до +3 °C. Влага при этом конденсируется, конденсат отводится через автоматический слив, а осушенный воздух подогревается обратным потоком и идёт к потребителю. Точка росы на выходе - те же +3 °C: ниже опуститься нельзя, иначе конденсат замёрзнет прямо в теплообменнике.

Это рабочая лошадка для отапливаемого цеха. Сборка, ремонт, покраска базовыми грунтами, продувка, пневмоинструмент, обдув - для всего этого +3 °C достаточно, потому что воздух в помещении и так не остывает ниже этой отметки, и повторной конденсации не происходит. Рефрижераторный осушитель дешевле адсорбционного, не тратит сжатый воздух на регенерацию и требует минимум внимания: следить за сливом конденсата и раз в сезон чистить конденсатор.

Ограничение одно, но важное: рефрижераторный осушитель не даёт минусовую точку росы. Как только осушенный им воздух попадает в среду холоднее +3 °C, влага снова выпадает. Поэтому для уличных магистралей, неотапливаемых складов и процессов, где нужен по-настоящему сухой воздух, его возможностей не хватает.

Адсорбционный осушитель сушит воздух не холодом, а поглотителем. Влага впитывается в гранулы адсорбента (силикагель или молекулярные сита) в одной колонне, пока вторая восстанавливается. Колонны работают попеременно, поэтому поток сухого воздуха идёт непрерывно. Такой осушитель выдаёт точку росы от -40 °C, а модели с подогревом регенерации - до -70 °C.

Минусовая точка росы нужна там, где рефрижераторный бессилен. Это воздух, уходящий на улицу или в неотапливаемые помещения зимой; пневмоавтоматика с тонкими каналами, где даже небольшая влага примерзает и клинит клапаны; покраска ответственными составами и порошком; лазерная резка, азотные установки, медицинские и лабораторные линии. Общий признак - высокие требования к сухости или отрицательные температуры на пути воздуха.

Регенерация адсорбента - это плата за минусовую точку росы. В самом простом варианте (холодная регенерация) часть уже осушенного воздуха, обычно 10-20% производительности, отбирается на продувку восстанавливающейся колонны и уходит в атмосферу. У моделей с горячей регенерацией потери воздуха меньше, но появляется расход электроэнергии на нагреватель. И то и другое надо закладывать в расчёт заранее.

Стоимость владения складывается не из ценника, а из того, сколько осушитель ест в работе. Рефрижераторный тратит электроэнергию на холодильный компрессор - это предсказуемая, относительно небольшая величина, и сжатый воздух он не теряет. Адсорбционный дороже в эксплуатации по двум статьям: воздух на продувку и (у горячих моделей) электронагрев.

Потеря 10-20% производительности на регенерацию означает, что компрессор фактически работает и на осушитель тоже. Если у вас 2000 л/мин, то 200-400 л/мин уходят на продувку впустую. Это влияет на подбор компрессора: под адсорбционный осушитель берут запас по производительности, иначе в пике воздуха не хватит потребителям. Поэтому решение о типе осушки принимают вместе с выбором компрессора, а не после.

Классическая ошибка - ставить адсорбционный «на всякий случай». Если воздух не выходит на мороз и не идёт в тонкую автоматику, минусовая точка росы не нужна, а вот 10-20% воздуха на продувку вы будете оплачивать каждую смену.

Инженер по подбору оборудования Berg

Практическое правило: рефрижераторный по умолчанию, адсорбционный по необходимости. Начните с рефрижераторного и переходите к адсорбционному только при явной причине.

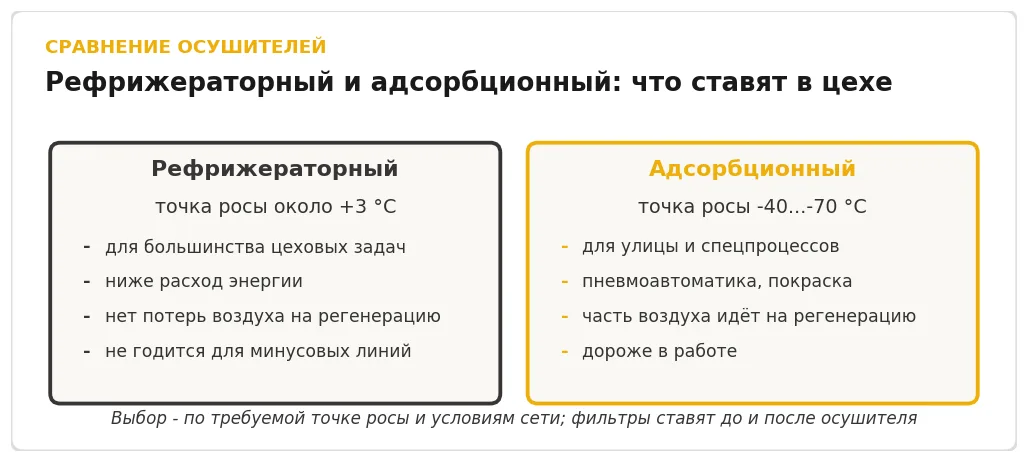

Рефрижераторного достаточно, если весь тракт и потребители в отапливаемом помещении, а задачи типовые: пневмоинструмент, обдув, сборка, базовая покраска. Адсорбционный обязателен, если хоть один пункт про вас: воздух идёт на улицу или в неотапливаемый склад зимой; в системе есть точная пневмоавтоматика с малыми зазорами; вы красите ответственными или порошковыми составами; работают лазер, азотная станция, лабораторное или медицинское оборудование. В смешанном случае разумно делить тракт: общий рефрижераторный на весь цех и отдельный адсорбционный на ответственную ветку, чтобы не сушить до -40 °C весь объём.

Осушитель ставят после компрессора и ресивера. Ресивер до осушителя сбивает пульсацию, сглаживает пики расхода и осаждает часть влаги и масла - это разгружает осушитель. Порядок узлов важен: сначала грубая очистка, затем осушка, затем тонкая очистка перед потребителем.

Фильтр до осушителя защищает его от капель масла и крупных частиц. Для адсорбционного это критично: масло отравляет адсорбент, гранулы теряют ёмкость, точка росы уплывает вверх. Фильтр после осушителя ловит пыль от самого адсорбента и доводит воздух до нужного класса чистоты перед покраской или автоматикой. На рефрижераторном тоже ставят пару фильтров - до и после, - но требования к маслоотделению обычно мягче. Собрать связку компрессора, ресивера и подготовки воздуха в единый тракт помогает раздел воздухоподготовка.

• Берут адсорбционный «с запасом», когда хватает рефрижераторного. Переплата за оборудование плюс постоянные потери воздуха на продувку.
• Ставят рефрижераторный на уличную магистраль. Зимой конденсат замерзает за стеной цеха, воздух перекрывает лёд, инструмент встаёт.
• Не считают потери на регенерацию. Компрессор подбирают без запаса, и в пике воздуха не хватает потребителям.
• Забывают фильтр до адсорбционного. Масло убивает адсорбент за месяцы, точка росы растёт, а причину ищут в самом осушителе.
• Выбирают по цене, а не по точке росы. Дешёвый осушитель, не дающий нужной сухости, - это брак покрытия и остановки автоматики.

Какая точка росы нужна для покраски?
Для базовых грунтов в тёплом цехе хватает +3 °C от рефрижераторного осушителя. Для ответственных и порошковых покрытий требования выше - берут адсорбционный с точкой росы -40 °C и ниже, чтобы исключить влагу в факеле и дефекты покрытия.

Можно ли поставить адсорбционный вместо рефрижераторного «с запасом»?
Технически да, но экономически невыгодно. Адсорбционный дороже и постоянно теряет 10-20% воздуха на регенерацию. Если минусовая точка росы не нужна, вы просто оплачиваете лишний расход каждую смену.

Что будет, если воздух с рефрижераторного осушителя выйдет на улицу зимой?
Влага, оставшаяся при +3 °C, сконденсируется и замёрзнет на морозе. Лёд перекроет магистраль, инструмент и автоматика встанут. Для уличных участков нужна минусовая точка росы - то есть адсорбционный осушитель.

Сколько воздуха теряет адсорбционный осушитель?
У моделей с холодной регенерацией на продувку уходит обычно 10-20% производительности. У моделей с горячей регенерацией потери воздуха меньше, но добавляется расход электроэнергии на нагреватель. Это закладывают в подбор компрессора.

Нужны ли фильтры, если стоит осушитель?
Да. Фильтр до осушителя защищает его от масла и частиц (для адсорбента это критично), фильтр после - ловит пыль и доводит воздух до нужного класса чистоты. Без фильтрации осушитель любого типа быстро теряет ресурс.

Определите требуемую точку росы по самому чувствительному потребителю и по температуре на пути воздуха - это и есть ответ на вопрос, реф. или адсорбц. Для типового отапливаемого цеха берите рефрижераторный, для улицы и спецпроцессов - адсорбционный, при смешанной задаче делите тракт. Подобрать модель под расчёт можно в разделе осушители воздуха Berg, а связать её с производительностью установки - в разделе компрессоры Berg. Если по расчёту остались сомнения (смешанный тракт, работа на улице, чувствительная автоматика), пришлите список потребителей и условия: специалисты Berg в Минске помогут подобрать осушитель под задачу и поставят оборудование по Беларуси.
