Ступени фильтрации сжатого воздуха: какие фильтры нужны вашему производству

Ступени фильтрации сжатого воздуха подбирают под конкретную задачу: для обычного пневмоинструмента достаточно сепаратора, предфильтра и одного коалесцентного фильтра, а для покраски, пищевого производства или электроники нужна полная цепочка из 4–6 ступеней с тонкой очисткой от масла и угольным адсорбером. Набор ступеней зависит от того, что критично именно для вашего процесса — остаточное масло, влага, твёрдые частицы или запахи — и насколько строгий класс чистоты требует оборудование или регламент.

• Четыре типа загрязнений в сжатом воздухе: влага и конденсат, масляный аэрозоль, твёрдые частицы и пары/запахи.

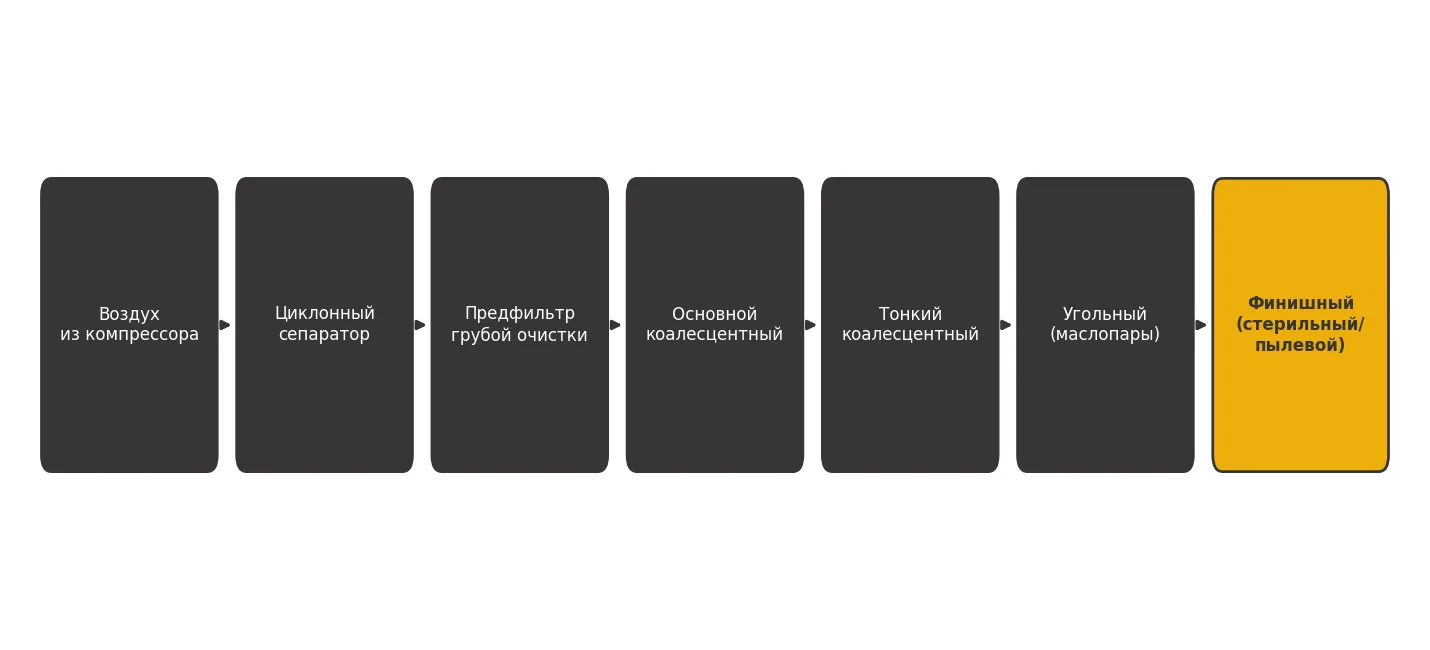

• Классическая цепочка — сепаратор, предфильтр грубой очистки, основной коалесцентный, тонкий коалесцентный, угольный, финишный.
• Класс чистоты задаётся по ISO 8573-1 отдельно для частиц, воды и масла — под них и подбирают ступени.
• Набор фильтров разный для общей пневматики, покраски, пищевого производства, электроники и лазерной резки.
• Перепад давления на картридже — главный сигнал к замене: рост сопротивления означает, что фильтр забит и ест энергию компрессора.

Компрессор забирает атмосферный воздух вместе со всем, что в нём есть, и добавляет собственные загрязнения. На выходе из системы подготовки в магистраль может попасть четыре вида примесей.

Влага и конденсат. Атмосферный воздух всегда содержит водяной пар; при сжатии и последующем охлаждении часть его конденсируется в капли. Без отделения влага уходит в трубопровод, вызывает коррозию и попадает в пневмоинструмент.

Масло и масляный аэрозоль. В винтовых компрессорах масляного типа часть смазки уносится потоком воздуха в виде мельчайших капель размером менее 1 микрона. Даже безмасляные компрессоры не гарантируют полного отсутствия масла — оно может попадать из окружающей атмосферы на всасывании.

Твёрдые частицы. Пыль из всасываемого воздуха, продукты износа компрессора и ржавчина из трубопровода — всё это движется по магистрали вместе с потоком и оседает на соплах, клапанах и рабочих поверхностях инструмента.

Пары и запахи. Летучие компоненты масла и остаточные углеводороды не задерживаются механическими фильтрами — их убирает только адсорбция на активированном угле. Это критично там, где сжатый воздух контактирует с продуктом: в пищевом производстве, упаковке, фармацевтике.

Каждая ступень решает свою задачу, и менять их местами нельзя — более тонкий фильтр, поставленный раньше грубого, забивается за считаные недели.

Циклонный сепаратор ставится сразу после компрессора или ресивера и центробежной силой отделяет крупные капли конденсата и грубые частицы — до 90–99% влаги в жидкой фазе, ещё не долетевшей до фильтров.

Предфильтр грубой очистки (обычно 3–5 микрон) снимает основную массу твёрдых частиц и защищает следующие, более тонкие ступени от быстрого засорения.

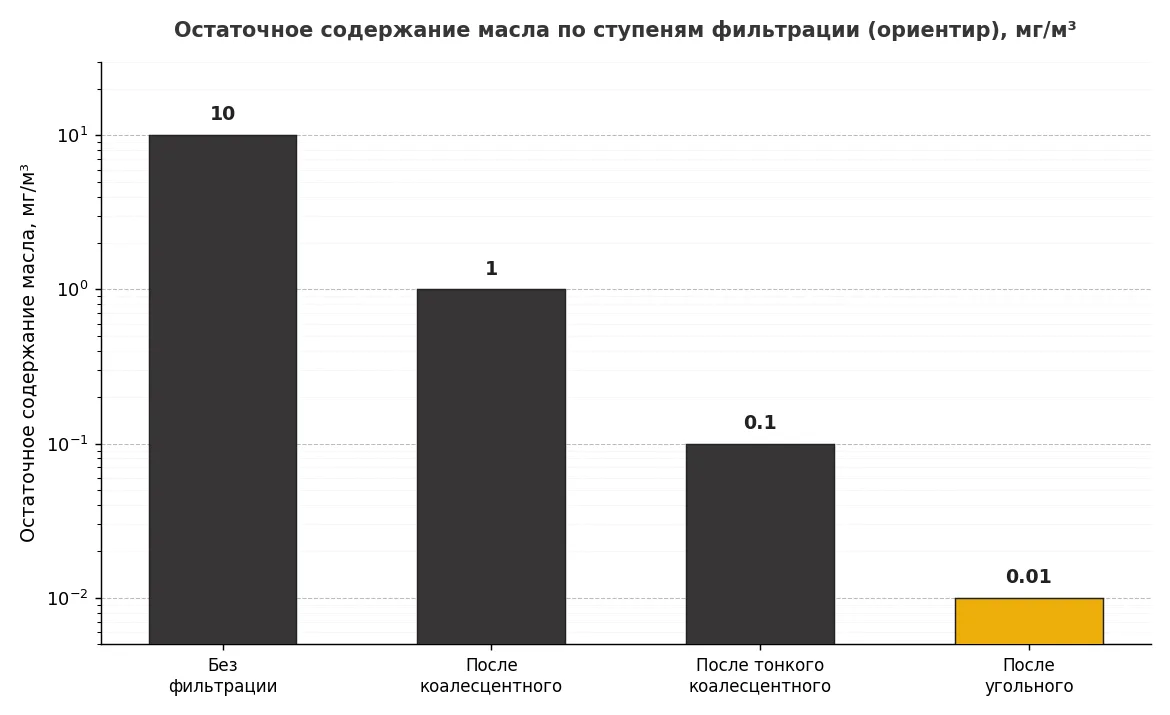

Основной коалесцентный фильтр (1 микрон) укрупняет мелкие масляные и водяные аэрозоли в капли, которые стекают вниз и уходят через конденсатоотводчик. Остаточное содержание масла после него — порядка 1 мг/м³.

Тонкий коалесцентный фильтр (0,01 микрон) добирает то, что прошло через основной, и снижает остаточное масло примерно до 0,1 мг/м³ — уровень, приемлемый для покраски и большинства точных пневмоприводов.

Угольный фильтр адсорбирует масляные пары и запахи, которых механическая коалесценция не улавливает: после него остаточное масло опускается до 0,01 мг/м³ и ниже.

Финишный стерильный или пылевой фильтр завершает цепочку там, где воздух контактирует с продуктом или чистым помещением — он задерживает микрочастицы и предотвращает вторичное загрязнение уже после угольной ступени.

Стандарт ISO 8573-1 описывает качество сжатого воздуха тремя независимыми классами — по твёрдым частицам, по влаге (точке росы) и по содержанию масла. Указывать нужно все три: например, «1:4:1» означает класс 1 по частицам, класс 4 по воде и класс 1 по маслу.

Чем меньше номер класса, тем строже требование. Класс 1 по маслу — это менее 0,01 мг/м³, класс 4 — до 5 мг/м³. Для большинства цехового пневмоинструмента достаточно классов 3–4, а для покраски, пищевого производства и электроники требуется класс 1–2.

Подбирать фильтры «на глаз» без ориентира на класс — частая ошибка: в результате либо переплачивают за избыточную очистку там, где она не нужна, либо получают брак там, где чистоты не хватило.

Единого набора «для всех» не существует — состав ступеней определяется требованиями процесса и оборудования.

Общая пневматика — гайковёрты, шлифмашины, пневмоцилиндры. Достаточно сепаратора, предфильтра и одного коалесцентного фильтра: класс по маслу 4, по частицам 4–5.

Покраска и окрасочные камеры. Масло и влага в факеле краскопульта — прямая причина дефектов покрытия (кратеры, помутнение). Нужна полная механическая цепочка вплоть до тонкого коалесцентного фильтра, класс по маслу 2–3.

Пищевое производство и фармацевтика. Воздух контактирует с продуктом или упаковкой напрямую, поэтому обязателен угольный адсорбер и финишный стерильный фильтр. Целевой класс по маслу — 1, часто требуется подтверждение по стандарту пищевого класса воздуха.

Электроника и приборостроение. Критичны твёрдые частицы и статика от масляных плёнок на платах. Нужны тонкая коалесцентная и финишная пылевая ступени, класс по частицам — 1–2.

Лазерная резка. Здесь на первый план выходит не столько масло, сколько сухость и чистота воздуха, защищающего оптику и сопло. Обязательны сепаратор, предфильтр и коалесцентный фильтр в связке с осушителем, дающим низкую точку росы.

Подобрать модели фильтров и осушителей под расчётную производительность можно в разделе воздухоподготовки Berg, а глубокую осушку для критичных процессов — среди осушителей воздуха.

Фильтр, который забился и не заменён вовремя, обходится дороже нового картриджа: перепад давления на нём растёт, компрессор работает с повышенной нагрузкой, а очистка воздуха на деле уже не соответствует заявленному классу.

Рекомендации по эксплуатации систем подготовки сжатого воздуха

Каждая ступень фильтрации создаёт сопротивление потоку — часть давления теряется на преодоление фильтрующего элемента. У нового чистого картриджа этот перепад минимален, но по мере накопления загрязнений он растёт.

Контролировать состояние фильтра нужно не по календарю, а по манометру перепада давления, установленному на корпусе. Ориентир для замены — рост перепада примерно до 0,3–0,5 бар сверх начального значения: дальше эксплуатация становится невыгодной, компрессор тратит лишнюю энергию на прокачку воздуха через забитый элемент.

Даже если перепад ещё в норме, коалесцентные и угольные картриджи меняют планово — как правило, раз в 12 месяцев, поскольку их эффективность падает раньше, чем это станет заметно по давлению. Расходные фильтроэлементы для всей цепочки можно подобрать в разделе запчастей и расходных материалов Berg.

Ставят один универсальный фильтр вместо цепочки. Одна ступень не решает всех задач: грубый фильтр не остановит масляный аэрозоль, а тонкий коалесцентный без предварительной защиты забивается за недели.

Игнорируют угольную ступень там, где нужны именно пары масла. Механическая фильтрация не убирает летучие углеводороды — без адсорбера воздух остаётся с запахом даже при низком содержании жидкого масла.

Не меняют картриджи по перепаду давления. Забитый фильтр не только хуже очищает воздух, но и заставляет компрессор работать с перерасходом энергии.

Подбирают фильтр без учёта производительности компрессора. Заниженный по расходу корпус фильтра сам создаёт избыточное сопротивление и падение давления в сети, даже если картридж новый.

Не учитывают класс ISO 8573-1 целиком. Ориентируются только на влагу или только на частицы, забывая, что для многих процессов критично именно остаточное масло.

Сколько ступеней фильтрации нужно для обычного цеха?
Как правило, достаточно трёх: циклонный сепаратор, предфильтр грубой очистки и один коалесцентный фильтр. Этого хватает для гайковёртов, шлифмашин и большинства пневмоинструмента.

Нужен ли угольный фильтр, если компрессор безмасляный?
Если воздух контактирует с продуктом (пищевое производство, фарма, упаковка), угольную ступень всё равно рекомендуют — она защищает от паров и запахов из атмосферного воздуха и остаточных загрязнений в магистрали.

Как понять, что фильтр пора менять?
Ориентируйтесь на манометр перепада давления на корпусе: рост показания на 0,3–0,5 бар сверх начального значения — сигнал к замене. Коалесцентные и угольные элементы дополнительно меняют планово, обычно раз в год.

Что означают цифры в классе ISO 8573-1, например «1:4:1»?
Три класса подряд — по твёрдым частицам, по влаге (точке росы) и по маслу. В примере «1:4:1» — класс 1 по частицам, класс 4 по воде, класс 1 по маслу. Чем меньше номер, тем строже требование.

Можно ли использовать один комплект фильтров на весь цех, если есть и покраска, и обычный инструмент?
Экономнее развести магистрали: на линию с высокими требованиями (покраска, электроника) ставится дополнительная тонкая ступень локально, а не переоснащается весь цеховой контур под самый строгий класс.

Определите, какое загрязнение критично для вашего процесса — влага, масло, частицы или запахи, — и соберите цепочку ступеней под нужный класс по ISO 8573-1, начиная с сепаратора и предфильтра и заканчивая угольной или финишной ступенью там, где это требуется. Модели фильтров, осушителей и компрессоров для этой цепочки — в разделах воздухоподготовки и компрессоров Berg, расходные картриджи — в разделе запчастей и расходных материалов. Общие сведения о свойствах и применении сжатого воздуха — в статье «Сжатый воздух» на Wikipedia. Если сомневаетесь в выборе набора ступеней под вашу задачу — специалисты Berg в Минске подберут фильтрацию по параметрам компрессора и требованиям процесса.
